Tubo de extensão

Introdução

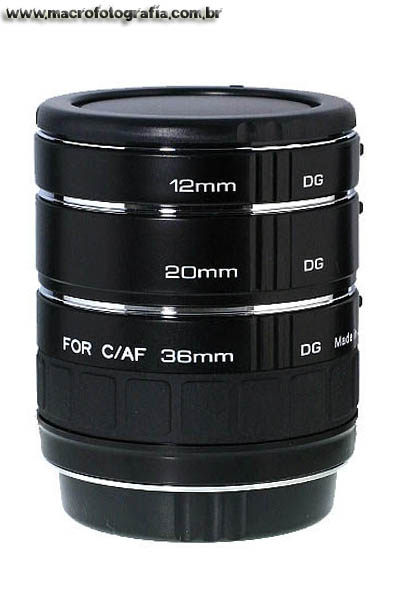

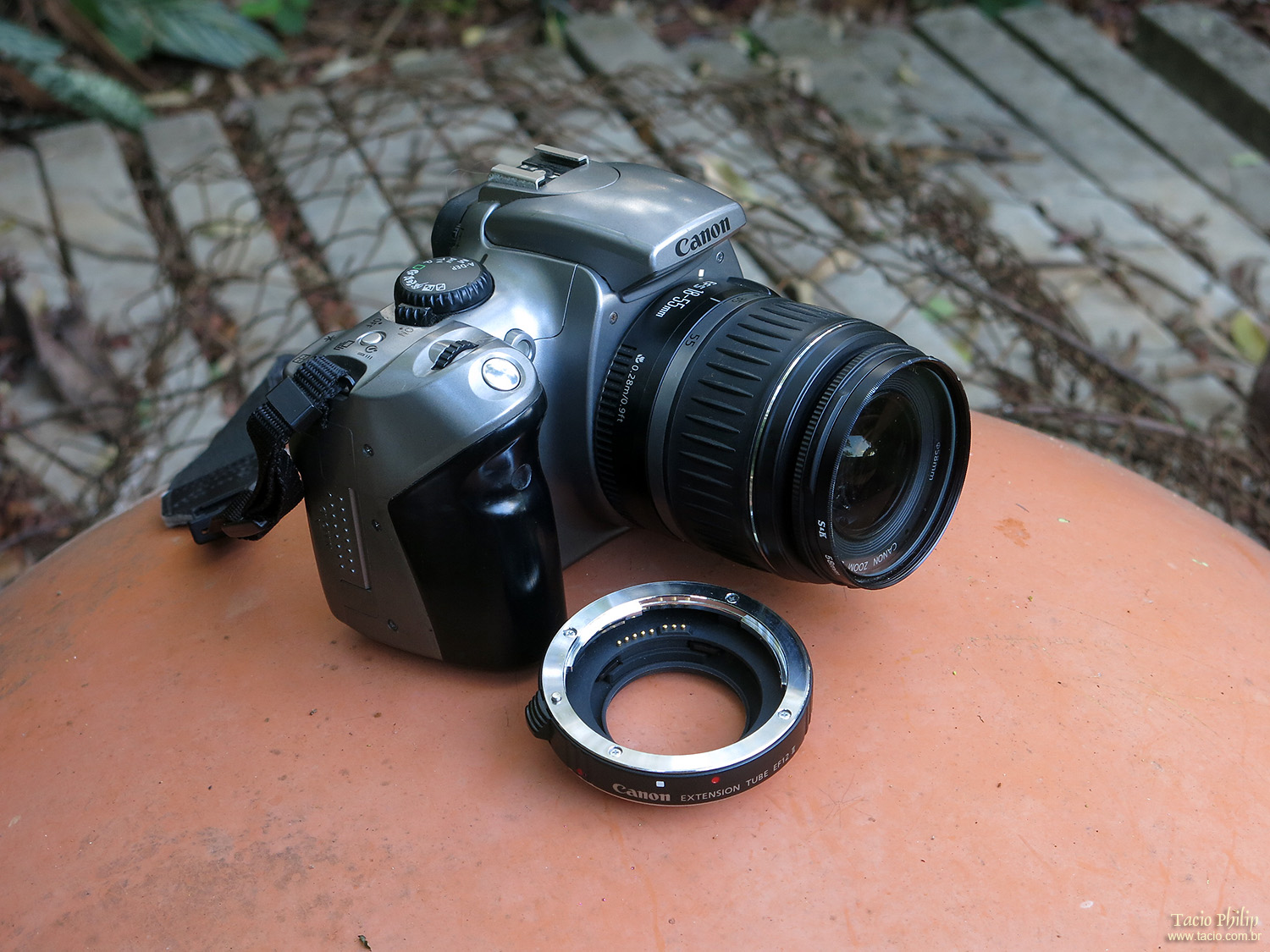

Esse teste comparativo mostra os resultados de ampliação obtidos com uma câmera digital reflex com lente básica do kit com e sem o uso tubos de extensão. Os tubos de extensão são colocados entre a lente e o corpo da câmera e, com o afastamento do seu plano de foco em relação ao sensor, proporcionam grandes ampliações mantendo a qualidade ótica da lente utilizada.

Veja neste link da Amazon algumas opções de tubos de extensão para diversas marcas de câmeras fotográficas.

Nesse teste foi usada uma câmera reflex digital Canon EOS Rebel com lente básica do kit EF-S 18-55mm f3.5/5.6 II e kit de tubos de extensão kenko para Canon EOS Ef/EFS (12mm, 20mm e 36mm). Como o foco principal deste site é a macrofotografia, o teste mostra as ampliações máximas obtidas com a lente básica do kit em diversas distâncias focais (18 mm, 24 mm, 35 mm e 55mm) no seu mínimo de foco e as ampliações alcançadas com o uso de tubos de extensão com a lente em posições 35mm e 55mm na sua distância mínima e máxima de foco (algumas combinações não foram realizadas devido ao fato da distância de trabalho se tornar tão pequena que faz com que não seja possível na prática efetuar a fotografia). Como modelo foi usado uma folha de papel milimetrado com divisões mínimas de 1 mm.

Ampliações obtidas com lente 18-55mm com e sem tubos de extensão
Imagem 100% redimensionada para tamanho apresentado.
18 mm mínino foco
24 mm mínino foco
35 mm mínino foco
55 mm mínino foco
55 mm mínimo foco + 12mm extensão
55 mm mínimo foco + 20mm extensão
55 mm mínimo foco + 36mm extensão
55 mm mínimo foco + 68mm extensão
55 mm foco infinito + 68mm extensão
35 mm foco infinito + 68mm extensão
(coloque o mouse sobre as opções acima para carregar a imagem).

Note que as imagens foram colocadas em ordem progressiva de ampliação, começando com a lente em posição 18mm no seu mínimo de foco, indo até a lente em posição 55 mm com o uso de filtro tubodeextensao +10 (macro).

Quer melhorar suas fotos e aprender macrofotografia e close-up de verdade?

Saiba mais sobre Vídeo Curso Macrofotografia e Close-up

Na tabela abaixo estão apresentadas a visão da lente (largura capturada pela câmera), distância de trabalho (distância da frente da lente até o assunto em foco) e ampliação. Para a ampliação estética, neste caso, multiplique a ampliação por 1,6 - fator de crop da câmera usada.

distância trabalho visão (largura) ampliação
18 mm mínimo foco 134,2 mm 200 mm 1:8,9
24 mm mínimo foco 125,5 mm 130 mm 1:5,8
35 mm mínimo foco 122,4 mm 103 mm 1:4,6
55 mm mínino foco 125,0 mm 66 mm 1:2,9
55 mm mínimo foco + 12mm extensão 61,3 mm 35,5 mm 1:1,6
55 mm mínimo foco + 20mm extensão 53,0 mm 28,3 mm 1:1,3
55 mm mínimo foco + 36mm extensão 30,5 mm 18,75 mm 1,2:1
55 mm mínimo foco + 68mm extensão 22,5 mm 13,95 mm 1,6:1
55 mm foco infinito + 68mm extensão 62,0 mm 19,5 mm 1,15:1
35 mm foco infinito + 68mm extensão 14,6 mm 12,6 mm 1,8:1

Conclusões
Como pode ser observado nos resultados do teste comparativo, quanto menor a distância focal e maior a extensão, maior será a ampliação obtida. Entretanto, quanto menor a distância focal, menor também será a distância de trabalho, tornando impossível o uso de tubo de extensão com lentes grande angular.

A ampliação teórica obtida está diretamente relacionada com a distância focal da lente (em posição de foco no infinito) e a extensão utilizada de acordo com a fórmula :
ampliação = extensão / distância_focal

Na prática podemos observar que o uso de tubo de extensão com uma lente normal do kit não é a melhor escolha nem para ganho de ampliação nem para distância de trabalho. Entretanto, se você já tiver uma lente macro essa é com certeza a melhor opção para ganho de ampliação sem perda de qualidade de imagem. Veja nesse artigo sobre o uso de tubo de extensão com lente macro.

Veja neste link da Amazon algumas opções de tubos de extensão para diversas marcas de câmeras fotográficas.

Texto publicado originalmente por por Tacio Philip em 14/12/2009.
